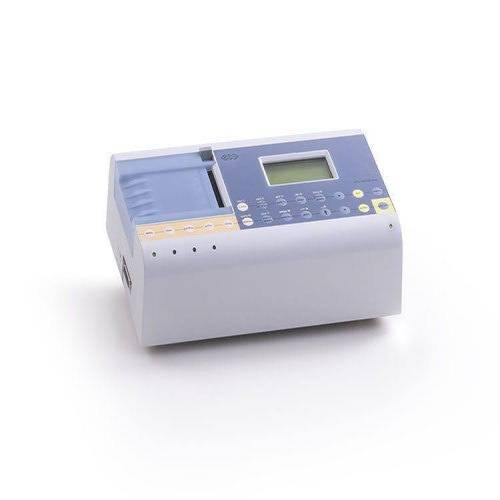

جهاز رسم القلب بالمجهود 3&6 قناة GRAPHIC DISPLAY

المواصفات

12 قناة تسجيل الكشف الكامل ECG
أدوات متقدمة لرصد مقطع ST
دعم قياس BP و SPO2 التلقائي
كشف وتحليل عدم انتظام ضربات القلب عبر الإنترنت
توقع الحمل الأقصى
سجل المخاطر للتنبؤ بوفيات المريض
وحدة QT لتقييم مخاطر الموت القلبي المفاجئ
نظام قطب كهربائي اختياري
متوافق مع جميع أجهزة تخطيط كهربية القلب BTL
متوافق مع مجموعة متنوعة من المطاحن الطبية وأجهزة قياس الجهد
التوافق مع BTL ECGs
في التكوين القياسي ، يأتي BTL CardioPoint-Ergo مع
BTL-08 SD3 ECG. يتميز مخطط كهربية القلب هذا بطابعة حرارية وبطارية داخلية ، وبالتالي ، إذا لزم الأمر ، يمكن استخدامه بشكل مستقل عن الكمبيوتر كجهاز محمول. ومع ذلك ، يمكن توصيل طرز ECG الأخرى (باستثناء SD1) بـ CardioPoint-Ergo إذا كانت هناك حاجة إلى ميزات إضافية.

خرائط ST

تعرض خرائط ST انحرافات مقطع ST في المستوى الأفقي والرأسي. فهي تساعد في التعرف على الأمراض الشائعة المرتبطة بانحرافات شريحة ST بسهولة وسرعة.

وحدة كيو تي

تساعد وحدة QT في تقييم فترة QT (c) لتشخيص المخاطر المحتملة لتسرع القلب البطيني الذي قد يؤدي إلى الموت القلبي المفاجئ. وهي تستخدم طريقة الظل المناسبة بشكل خاص لقياس QT مع معدلات ضربات قلب أعلى ، عندما لا تكون هناك عودة واضحة إلى خط الأساس أو عندما يكون للموجة T قمتان.

بروتوكول اختبار الإجهاد التلقائي

يقوم BTL CardioPoint-Ergo بحساب بروتوكول التمرين تلقائيًا بناءً على إرشادات جامعة الملك عبدالله للعلوم والتقنية 2008. نتيجة لذلك ، يتم اختبار كل مريض بحمل مُحسَّن وفقًا لبياناته الشخصية.

تسجيل المخاطر

تستخدم أداة تقييم المخاطر نتائج الفحص للتنبؤ تلقائيًا بمخاطر وفاة المريض ولتحديد مخاطر الإصابة بأمراض الشرايين التاجية (CAD).

BTL CardioPoint®

يعد برنامج BTL CardioPoint حلاً شاملاً ومتعدد الاستخدامات يدمج مخطط كهربية القلب واختبار الإجهاد وهولتر و ABPM وقياس التنفس في منصة واحدة موحدة. إن عدد التكوينات التشخيصية والرسوماتية والشبكات الممكنة تجعله برنامجًا يتكيف مع المستخدم بدلاً من أن يضطر المستخدم إلى التكيف مع البرنامج.

المنصة الموحدة لأمراض القلب

BTL CardioPoint عبارة عن حل برمجي متعدد الاستخدامات يدمج مخطط كهربية القلب واختبار الإجهاد وهولتر و ABPM وقياس التنفس في منصة واحدة موحدة. تستخدم كل هذه الوحدات نفس نمط واجهة المستخدم ونفس منطق عناصر التحكم. عند استخدام وحدة واحدة ، يصبح التعود على وحدة أخرى أمرًا سهلاً للغاية.

قاعدة بيانات مريض واحدة

تستخدم جميع وحدات BTL CardioPoint (الاختبارات) قاعدة بيانات لمريض واحد فقط. نظرًا لترتيبها الواضح ، فإن جميع الإجراءات الشائعة (مثل إنشاء مريض جديد ، وبدء فحص جديد) واضحة جدًا. تتوفر أيضًا وظائف متقدمة ، مثل النسخ الاحتياطي للبيانات ، والتصدير إلى تنسيقات مختلفة.

تخصيص واجهة المستخدم

يحتوي برنامج BTL على واجهة قابلة للتخصيص بالكامل ويمكن تعديل تخطيطه وخطوات عمله بسهولة. يُسمح للمشغل بإضافة أو نقل الجداول وشرائط ECG والنوافذ الأخرى بشكل تعسفي. وبالتالي فإن BTL CardioPoint عبارة عن برنامج يتكيف مع المستخدم بدلاً من المستخدم الذي يتكيف مع البرنامج.

الشبكات

تحسين جودة الرعاية المقدمة ، وزيادة إنتاجية الطاقم الطبي وتقليل التكاليف هي الاتجاهات الحالية في الرعاية الصحية. تؤثر BTL CardioPoint-NET بشكل إيجابي على جميع المعلمات الثلاثة في نفس الوقت.
توفر تعدد استخدامات المنتج حلاً للمرافق الطبية الصغيرة للمرضى الخارجيين وكذلك للعيادات والمستشفيات الكبيرة التي تتطلب أداة لإدارة سريعة وفعالة لمعلومات المريض والفحص.
يقدم برنامج BTL CardioPoint-ECG إضافة رائعة لأي مخطط كهربية القلب BTL. يسمح بمقارنة سجلات ECG ومشاركتها مع أجهزة الكمبيوتر الأخرى في الشبكة وتصديرها إلى أنظمة طبية تابعة لجهات خارجية. إن تشغيله البسيط يجعله مثاليًا للاستخدام حتى في المرافق ذات الازدحام الشديد ، مثل غرف الطوارئ.

فحص الموت المفاجئ

وحدة فحص الموت المفاجئ (SDS) هي أداة فريدة للوقاية من الموت القلبي المفاجئ ، وهو السبب الرئيسي للوفاة بين الرياضيين الشباب. لتحقيق أقصى قدر من الراحة ، تم دمج وحدة SDS في الفحص الروتيني لتخطيط القلب. وتتمثل مزاياه الرئيسية في: التقييم الفوري لتخطيط القلب الخاص بالرياضيين ، والحساسية الممتازة ، والتصورات المبتكرة للتحقق السريع من النتائج.

CPET

دقة القياس والميزات التشخيصية والراحة في العملية تهيئ نظام CPET (اختبار التمرين القلبي الرئوي) من BTL لاستخدامه في مختلف المرافق الطبية. في كل منهم ، يوفر نظام CPET الخاص بـ BTL لمشغلها نتائج دقيقة معروضة في واجهة مستخدم حديثة وسهلة الاستخدام.

اختبار الإجهاد

يعد برنامج BTL CardioPoint-Ergo جيلًا جديدًا من أنظمة اختبار الإجهاد المتقدمة المعتمدة على الكمبيوتر. يتيح تشغيله البسيط وعدد ميزاته الآلية للأطباء التركيز بشكل أفضل على مرضاهم أثناء الاختبار. تساعد ميزات التشخيص المتقدمة في استخراج أقصى قدر من المعلومات من الاختبار لتحديد مخاطر CAD بشكل موثوق.

الخصائص الرئيسية

محمول
مطبوعات 58 مم
البطارية أو خيارات الطاقة الرئيسية
الاتصال ببرنامج BTL CardioPoint
ترقية التشخيص (بما في ذلك التحليل وتفسير النص)

المعايير الفنية

 BTL-08 SD6 BTL-08 SD3 BTL-08 SD1
الوحدة الخارجية
عرض الرسم البياني
أبعاد العرض 70 × 36 مم
دقة الشاشة 128 × 64 بيكسل
لوحة المفاتيح مجتمعة الأبجدية الرقمية والوظيفية
مؤشر التحكم في التلامس بالقطب الكهربي لتلامس كل قطب كهربائي
واجهة RS232 ، تخفيض USB
الأبعاد ٢٧٦ × ١٦٨ × ٧٤ ملم
الوزن تقريبا. 2 كجم
طابعة
عرض الورق 58 مم
لفة نوع الورق
نوع الطباعة الحرارية
سرعة الورق 5 ، 10 ، 25 ، 50 مم / ثانية
معالجة الإشارات
عدد القنوات 6 3 1
عدد الخيوط 12
يؤدي المعروض 1
خيوط مطبوعة 1 ، 3 ، 6 1 ، 3 1
ناقل الحركة في الوضع التلقائي في الوقت الحقيقي ، متزامن
كشف منظم ضربات القلب: نعم
الحساسية 2.5 ، 5 ، 10 ، 20 مم / بالسيارات
السجلات المخزنة (شرائط طولها 10 ثوانٍ) 6
طويل ECG تسجيل 1 يؤدي / 2 يؤدي 9 دقائق / لا
فلاتر رقمية
مرشح التيار الكهربائي القابل للتكيف 50-60 هرتز
مرشحات رعاش العضلات 35 ، 25 هرتز
مرشحات خط الأساس 0.05 هرتز (3.2 ثانية) ، 0.11 هرتز (1.5 ثانية) ، 0.25 هرتز (0.6 ثانية) ، 0.50 هرتز (0.3 ثانية) ،
1.50 هرتز (0.1 ثانية)
لا التلقائي
ملفات تعريف المستخدم
عدد التشكيلات الجانبية للسيارات. ورجل. الوضع 3
عدد الملفات الشخصية لتسجيل مخطط كهربية القلب الطويل 3
ملخص الخيارات المتاحة
تمديد القنوات رقم 3 – 6 1-3 – 6
التشخيص (يشمل: المتوسط ​​، التحليل ، تفسير النص) اختياري لا
اتصال الكمبيوتر مع برنامج BTL CardioPoint-ECG اختياري لا
قياس العمل مع برنامج BTL CardioPoint-Ergo اختياري لا
المواصفات الفنية
مصدر التيار الكهربائي 115/230 فولت ، 50-60 هرتز
استجابة التردد 0.05 – 150 هرتز
الدقة الرقمية 3.9 μV
A / D التحويل 13 بت
تردد أخذ العينات ECG 2000 هرتز
كشف منظم ضربات القلب 100 ميكرو ثانية / دائرة مخصصة بوظيفة الكشف 40000 هرتز
المدى الديناميكي 15.9 مللي فولت
جهد الاستقطاب ± 400 mV
الأعلى. جهد ثابت ± 5 فولت
مقاومة الإدخال> 20 MOhm
رفض الوضع الشائع> 100 ديسيبل
سعة المجمّع آليًا: حتى 30 نسخة مطبوعة
يدوي: حتى 35 دقيقة من الطباعة
مراقبة الإشارة: حتى 75 دقيقة
وقت الشحن كحد أقصى. 3 ساعات (في حالة التفريغ الكامل)
